记忆长存
没有永恒的记忆，只有不同时间尺度的秩序——SRAM靠供电、DRAM靠刷新、Flash靠势垒、MRAM靠自旋——工程师不是打败熵，是和熵达成妥协。

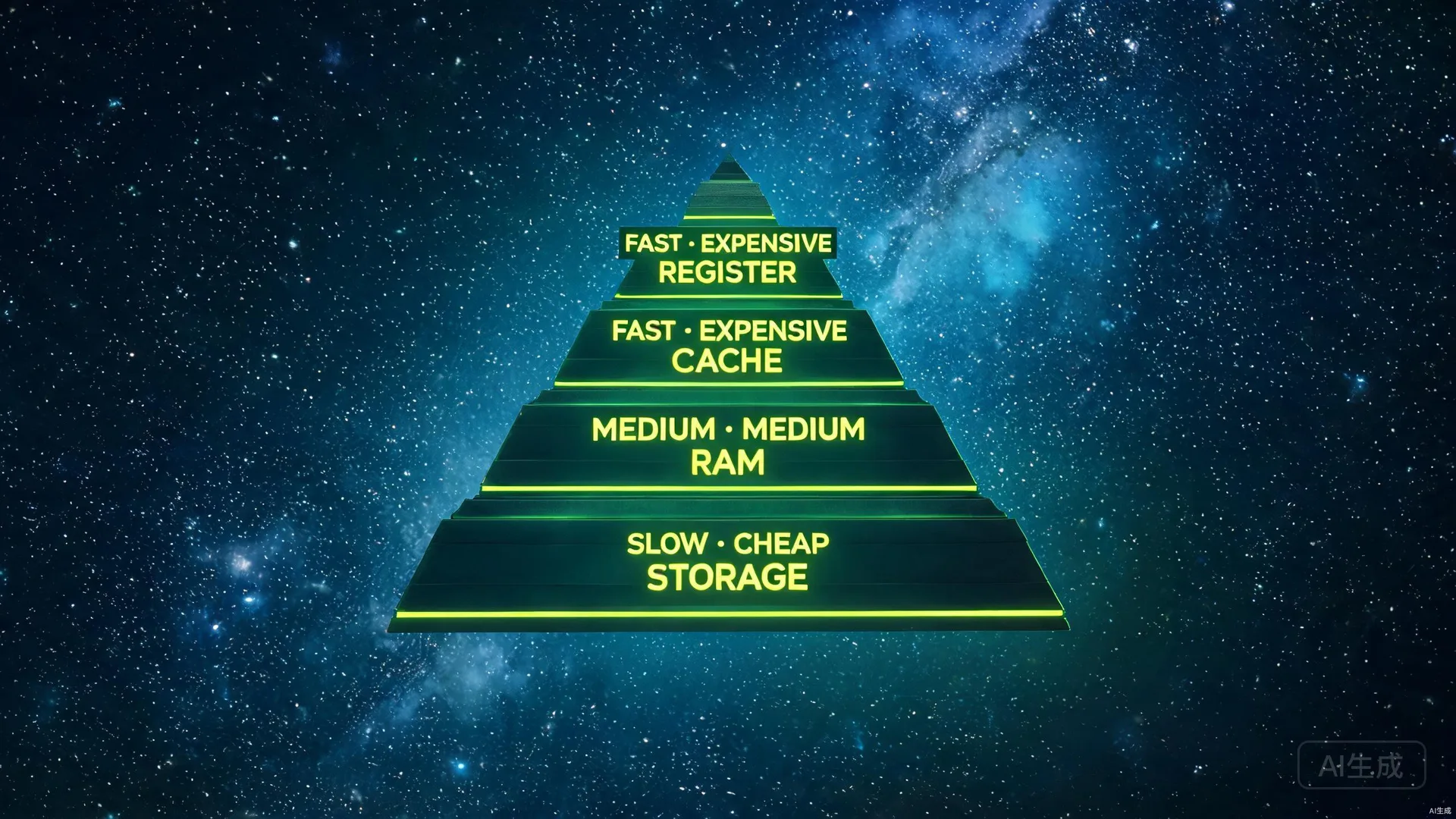

存储金字塔
镜纹在本命石上发出银辉——那是电流镜和反馈的光。你从模拟训练场继续前行。前方豁然开朗——一片星海。
脚下是晶圆晶格铺成的金色大地，头顶是无数闪烁的星辰，每一颗星辰明灭一次就是一个 bit 的存取。星辰疏密不同、颜色不同、明灭速度不同——
- 最靠近身边的星辰最亮，明灭最快（ns 级一闪），数量少，颜色纯白——那是寄存器，在 CPU 核心内部
- 稍远一些，星辰密了几万倍，明灭稍慢（1-2ns），颜色银白——SRAM 缓存
- 再远，星辰密了几百万倍，明灭较慢（~100ns），颜色淡蓝——DRAM 主存
- 更远，星海铺展成银河，明灭慢得多（μs-ms 级），颜色深蓝——SSD NAND 闪存
- 最远处是一片沉重的暗金色星云，旋转缓慢（ms 级）——HDD 机械硬盘
萨支唐
「这是存储器金字塔——从快到慢、从贵到便宜、从易失到非易失、从稀到密。存储器是计算机中"记忆"的物理载体——没有存储器，算过的数据立刻丢失，CPU 就是一个傻子。」
肖克利
「1967 年姜大元（Kahng）和施敏（Sze）在贝尔实验室发明浮栅非易失存储；1970 年 Intel 1102 1kb SRAM；1970 年 Intel 1103 1kb DRAM；1987 年 Toshiba 舛冈富士雄发明 NAND Flash——每一次存储器件革命，都让计算机小一个数量级、便宜一个数量级。」
萨支唐继续：「评价一种存储器，看五个指标——」五颗金色星辰在你面前排成五角星：速度（Access Time）、密度（Density，决定成本）、功耗（读/写/待机）、非易失性（断电后数据保持时间）、耐久性（Endurance，能承受多少次写入）。
萨支唐
「这五者——永远不可能同时最优。SRAM 快但贵（6 管占面积）；DRAM 密但要刷新；Flash 非易失但写慢有磨损；MRAM 快要来了但密度和成本还不够。工程师要根据应用选——这就是存储器金字塔存在的物理原因。」
存储金字塔 · 五指标权衡
下注：哪一句是存储器金字塔分层的"物理必然"解释？
详解 · K16-01 存储器分类与层级体系
存储器按易失性分两大类：易失性（Volatile）断电即丢——SRAM（双稳态正反馈锁存，只要 VDD 在就保持）和 DRAM（电容存电荷，漏电 64ms 刷新）；非易失性（Non-Volatile）断电保持——Flash（浮栅/电荷俘获，势垒囚禁电子 10 年）、MRAM（磁矩方向）、PCRAM（晶态/非晶态电阻差）、ReRAM（导电细丝通断）。层级体系（Memory Hierarchy）由 Hennessy & Patterson 在《Computer Architecture: A Quantitative Approach》中系统化：L0 寄存器（<1ns，KB 级，触发器）→ L1/L2/L3 SRAM 缓存（1-10ns，MB 级，6T 单元）→ DRAM 主存（50-100ns，GB 级，1T1C）→ NAND SSD（10-100μs，TB 级，浮栅串联）→ HDD/磁带（5-10ms，PB 级，磁记录）。每层容量约增 100-1000 倍、速度约降 10-100 倍、每 bit 成本约降 10-100 倍。金字塔存在的根本原因是物理互斥：速度与密度矛盾（6T 占面积换速度 vs 1T1C 极简换密度）、速度与非易失矛盾（电荷存储快但漏 vs 势垒囚禁持久但写慢）。局部性原理（Locality）——时间局部性和空间局部性——让层级体系有效：CPU 90% 时间访问 10% 数据，缓存命中率 >95% 使平均访问时间逼近 SRAM。（Streetman Ch9; Sze Ch7; Hennessy & Patterson Ch5）
详解 · K16-16 存储器性能指标：速度/密度/功耗/成本/耐久性
评价存储器的五维指标互相制约，构成工程折中空间。①速度（Access Time）：寄存器 <0.5ns、L1 SRAM 1-2ns、L3 10-20ns、DRAM 50-100ns（tRCD+tCL）、NAND 25-100μs（页读）、HDD 5-10ms（寻道+旋转）。②密度（Bit Density）：3nm SRAM 0.021μm²/bit、1α DRAM 0.002μm²/bit（6F²，F=18nm）、200 层 3D NAND 等效 ~0.001μm²/bit（垂直堆叠后平面投影）。密度决定每 GB 成本。③功耗：SRAM 待机漏电 ~nA/bit（VDD=0.7V 时 ~pW/bit）、DRAM 刷新功耗占待机 30-40%（DDR4 典型 1.5W/8Gb 其中刷新 ~0.5W）、NAND 编程 ~20μJ/page（F-N 隧穿需 18-20V 电荷泵）。④成本（$/GB，2024 年量级）：SRAM ~$1000/GB（嵌入逻辑 die）、DRAM ~$3-5/GB、3D NAND ~$0.05-0.1/GB、HDD ~$0.015/GB。⑤耐久性（Endurance，P/E cycles）：SRAM/DRAM 无限（>10¹⁶）、SLC Flash ~10⁵、MLC ~10⁴、TLC ~10³、QLC ~300、MRAM >10¹²、PCRAM ~10⁸、ReRAM ~10⁶-10⁹。五维雷达图上没有任何一种存储能同时占满——这就是金字塔分层的工程必然。（Streetman Ch9; Sze Ch7; ITRS 2.0 Emerging Research Devices）
双稳之锁
你停在 SRAM 星域一颗明亮的星辰前。星辰放大变成一个六管电路——这就是 6T SRAM bitcell：
- M1（NMOS 下拉）+ M3（PMOS 上拉） 组成反相器 1，输入 Q、输出 QB
- M2（NMOS 下拉）+ M4（PMOS 上拉） 组成反相器 2，输入 QB、输出 Q
- 两个反相器交叉耦合：反相器 1 输出 Q 接反相器 2 输入 QB 端，反相器 2 输出 QB 接反相器 1 输入 Q——互相输入对方的输出
- M5/M6（NMOS 访问管）：字线 WL 接栅极，位线 BL/BLB 接源漏，M5 连 Q 和 BL、M6 连 QB 和 BLB
萨支唐
「看——两个反相器交叉耦合后，有两个稳态。稳态 1：Q=0, QB=1（存"0"）——Q=0 → 反相器 2 输入 0 → 输出 QB=1 → 反相器 1 输入 1 → 输出 Q=0，自洽锁定。稳态 2：Q=1, QB=0（存"1"）——同样自洽。中间点 Q=QB=VDD/2 是亚稳态（metastable，像笔倒立），任何微扰都会把它推到一个稳态。只要 VDD 在，正反馈就会把状态锁住——这就是'记忆'。」
萨支唐
「待机时 WL=0，M5/M6 关断，两个反相器形成闭环正反馈，状态自己保持——静态功耗只有漏电流（nA 级/bit）。但 6 管占面积大（~0.02μm²/bit @ 3nm，是 DRAM 的 10 倍）——这就是 SRAM 快但密的代价。」
你观察 6T 单元——上拉 PMOS 通常做很弱（小 W/L）、下拉 NMOS 做很强（大 W/L）、访问管 M5/M6 中等——这种比例（pull-up : pass-gate : pull-down 通常 1 : 1.5 : 2）是为了读/写容限（下一场 S2 讲）。
双稳态可视化 · β 比与正反馈环
操作提示：① 切换"稳态 1/2/亚稳态"看 Q/QB 自洽环 ② 调 β 比看正反馈强度 ③ 把 β_p/β_n 调到 1（上拉=下拉）看读容限崩
详解 · K16-02 SRAM 基本单元（6T）结构与工作原理
6T SRAM bitcell 由两个交叉耦合 CMOS 反相器（M1/M3 和 M2/M4）加两个 NMOS 访问管（M5/M6）组成。反相器 1 输出 Q 接反相器 2 输入，反相器 2 输出 QB 接反相器 1 输入——形成正反馈环路。环路增益 A = gm,N·ro,N·gm,P·ro,P ≫ 1（典型 >100），使系统只有两个稳态：Q=0/QB=1（存"0"）和 Q=1/QB=0（存"1"）。中间点 Q=QB=VDD/2 是不稳定平衡（亚稳态），任何微扰（热噪声 kT/q≈26mV）都会在 τ = Cnode/(gm1+gm2) ≈ 10-50ps 内指数放大到轨。待机时 WL=0，M5/M6 关断，环路自持——静态功耗仅亚阈值漏电（FinFET @VDD=0.7V 约 1-10nA/bit）。晶体管尺寸比是设计核心：下拉 NMOS（M1/M2）最强（W/L 最大）保证读稳定（βratio = PD/PG > 1.5）；访问管（M5/M6）中等；上拉 PMOS（M3/M4）最弱（最小尺寸）保证写能翻转。面积：TSMC N3 节点 0.021μm²/bit（6T 占 6 个 FinFET），是同节点 DRAM 1T1C（~0.002μm²）的 10 倍——这就是 SRAM 快但贵的物理根源。历史：1963 年 Schmidlin & Farber（Bell Labs）做出第一个 6T SRAM；1969 年 Intel 1101（256-bit 双极型）；1971 年 Intel 2102（1kb MOS）；2024 年单 die L3 缓存已达 256MB+（AMD 3D V-Cache）。（Sze Ch7; Streetman Ch9; Rabaey Ch12）
读写之边
「读、写——是 SRAM 的两个核心操作。」萨支唐说。
【读操作】假设存"0"（Q=0, QB=1）。① BL/BLB 预充到 VDD=1V ② WL 拉高到 VDD→M5/M6 导通 ③ 对 BLB：QB=1 通过 M6 接 BLB（VDD）→BLB 保持 VDD ④ 对 BL：Q=0 通过 M5 接 BL（预充 1V）→BL 通过 M5 和 M1（下拉到地）放电，电压下降。
关键问题：BL 放电时，Q 点电压从 0 被 M5 上拉——Q 点电压上升多少取决于 M5（访问管）和 M1（下拉管）的电导比——读容限要求 M1>M5，让 Q 点电压 < VM（反相器翻转点），否则 Q 升到 VM 以上反相器 2 翻转，读翻转（read upset），数据被破坏。β_ratio = (W/L)1/(W/L)5 > 1.2~2 通常是设计目标。
【写操作】写"0"到"1"单元（原 Q=1, QB=0）：① BL=0, BLB=1 ② WL 拉高 M5/M6 导通 ③ BLB=1 通过 M6 把 QB 从 0 上拉到 1，需要 M6 的电流大于 M2 下拉电流 ④ 同时 BL=0 通过 M5 把 Q 从 1 下拉到 0。写容限要求访问管 M5/M6 强于上拉管 M3/M4——所以上拉 PMOS 通常做最小尺寸。写是"强制翻转"操作。
萨支唐
「SNM 静态噪声容限——把两个反相器的 VTC 画在一起、一个转置 90°——得到蝶形图（butterfly curve）。蝶形两个眼睛能嵌套的最大正方形边长就是 SNM（典型 150-250mV @ VDD=1V）。SNM 随 VDD 降低而减小，到 VDD_min（数据保持电压≈0.3-0.5V）时 SNM→0，单元失效。」
低电压 SRAM 设计的核心是提高 SNM——用 8T/10T 单元（独立读写端口）、Schmitt 触发、FinFET 器件（steeper subthreshold）等手段。
读写操作实验台 · β 比滑块 + V_DD → SNM
操作提示：① 调 β_ratio（M1/M5）< 1 看读翻转 ② 调 β_p/β_pg（M3/M6）过大看写失败 ③ 降 V_DD 看 SNM 蝶形图收缩 → 刻痕
详解 · K16-03 SRAM 的读/写操作与稳定性分析
读操作：BL/BLB 预充 VDD → WL 拉高 → 存"0"侧（Q=0）BL 经 M5+M1 放电，Q 点被 M5 上抬。读稳定性判据：Q 点电压必须 < 反相器 2 翻转点 VM2，否则正反馈翻转数据（Read Upset）。读静态噪声容限 RSNM = 蝶形图左眼内接最大正方形边长，要求 βratio = (W/L)M1/(W/L)M5 > 1.5-2.0。典型 RSNM@VDD=1.0V ≈ 150-250mV；VDD 降到 0.5V 时 RSNM 缩至 <50mV，逼近 Vt 失配（σVt≈20-40mV @FinFET），良率骤降。写操作：BL=0/BLB=VDD → WL 高 → 访问管 M6 把 QB 从 0 上拉，需克服 M2 下拉。写能力判据：写翻转点 WTP——使内部节点翻转所需的最小 BL 电压差。上拉 PMOS 越弱（W/L 最小）写越容易。写裕量 WM = VDD - WTP，典型 200-400mV。读稳和写翻对 β 比要求相反——读要 PD≫PG，写要 PG≫PU——6T 单元的设计空间是两者交集。SNM 蝶形图：将两个反相器 VTC 正交叠画（一个转置 90°），两个"眼"的内接正方形边长即 Hold SNM / Read SNM。VDD,min：SNM→0 的电压，6T FinFET 典型 0.4-0.5V（数据保持）；读操作 VDD,min 更高（~0.55-0.65V）。8T/10T 单元：增加独立读端口（2 个 NMOS 做读位线），读时不扰动存储节点——RSNM 退化为 Hold SNM，VDD,min 可降到 0.3V 以下。代价：面积增 33-67%。Intel/TSMC 在 sub-1V 嵌入式 SRAM 中采用 8T。（Sze Ch7; Rabaey Ch12; Grossman ISSCC 2006 8T SRAM）
读眼之灵
BL 和 BLB 上只有 50-100mV 差分——这个信号太弱，不能直接送进数字逻辑。需要灵敏放大器（Sense Amplifier, SA）把 mV 差分放大到 0/VDD。
萨支唐
「你在 ch15 学的差分对——加上正反馈锁存，就是灵敏放大器。」
经典时钟控制锁存型灵敏放大器（StrongARM/SAE）：
- 预充阶段（SAE=0）：输出节点 OUT/OUTB 预充到 VDD
- 放大阶段（SAE=1，时钟上升沿）：差分对（NMOS 对）感应 BL/BLB 差分电压，一边电流稍大、一边稍小→交叉耦合反相器正反馈把小差分雪崩放大到轨到轨→OUT=0/1, OUTB=1/0
- 锁存阶段：放大后正反馈保持结果，送到数据总线
100ps 内把 50mV 差分放大到 0 和 1V——这是模拟差分放大 + 数字正反馈锁存的完美结合。
萨支唐
「SA 是存储器的'读眼'——它的灵敏度（能分辨多小差分）和速度（多久放大到轨）决定了存储器的读延迟和良率。工艺偏差让差分对 Vt 失配，失调电压 Vos 限制最小可分辨差分——典型 Vos=10-30mV（大 W/L 器件可减小）。」
SA 时序实验台 · 差分输入 + V_t 失配
操作提示：① 调差分输入 ΔV 看 SA 雪崩放大 ② 给 V_t 失配 ±20mV 看最小可分辨差分 ③ 大 W/L 减小失配
详解 · K16-04 灵敏放大器原理
灵敏放大器（Sense Amplifier, SA）是存储器读通路的核心——把位线上 50-100mV 的微弱差分信号在 100-300ps 内放大到轨到轨（0/VDD）。经典结构是时钟控制锁存型 SA（StrongARM / SAE）：①预充阶段（SAE=0）：输出节点 OUT/OUTB 预充到 VDD，差分对尾电流源关断；②放大阶段（SAE=1，时钟上升沿）：NMOS 差分对（输入 BL/BLB）感应差分电压 ΔV，一侧电流稍大 → 交叉耦合 PMOS 正反馈把电流差雪崩放大 → 一侧 OUT 拉到 0、另一侧保持 VDD。再生（regeneration）时间常数 τregen = Cout/(gm,latch) ≈ 20-50ps，放大到轨需 ~3-5τ ≈ 100-250ps。③锁存阶段：正反馈自持结果，送数据总线。失调电压 Vos：差分对 Vt 失配（Pelgrom 模型 σΔVt = AVt/√(W·L)，FinFET AVt≈2-4mV·μm）导致 SA 有固有偏移，典型 Vos=10-30mV。最小可分辨差分 ΔVmin > Vos + 3σnoise。增大差分对 W/L 可减小 Vos（但增面积和功耗）。SA 是模拟-数字桥梁：输入是模拟差分（mV 级），输出是数字轨（0/VDD），时钟控制采样时刻——本质上是一个 1-bit 闪烁型 ADC。DRAM 每列一个 SA（共享 512-1024 列），SRAM 每 bank 一组 SA。SA 速度直接决定存储器读延迟 tAA。（Rabaey Ch12; Sze Ch7; Schinkel ISSCC 2007 StrongARM）
电容之泪
你从 SRAM 星域继续前行——星辰从 6 管电路变成 1 管 + 1 个小电容。
DRAM 1T1C：一个 NMOS 管（T——访问管/字管）+ 一个存储电容 CS（电容值 10-30fF，f=10⁻¹⁵）。
写：BL 设 0 或 VDD → WL 高 → CS 通过 T 充电到 VDD（写 1）或放电到 0（写 0）。
读：① BL 预充到 VDD/2 ② WL 高 T 导通 ③ CS 和 BL 的寄生电容 CBL（~100-200fF）电荷分享：写 1 时 CS 电压=VDD → 分享后 BL 上升 ΔV=VDD·CS/(CS+CBL)/2 ≈ 100mV；写 0 时下降 100mV ④ SA 放大差分 ⑤ 读后 CS 电荷被改变（破坏性读）→ 必须回写（write-back）。
萨支唐
「注意——CS 只有 30fF。即使 T 关断（WL=0），亚阈值漏电 Ioff≈fA 级，加上 PN 结反向漏电 ~pA 级，且高温（85°C）漏电翻 10-100 倍。实际数据保持时间 tret≈64ms（工业标准）。」
你看到电容上的电荷像沙漏里的沙子一样一点一点漏走——金色的电子通过 M1 亚阈值沟道和 PN 结漏电流慢慢流失，CS 电压在几十 ms 里从 VDD 掉到 VDD/2 以下，数据丢失。
熵魔
「记住——电容不能存永恒的电。所有电容都会漏电，这是热力学。你们能做的只是每 64ms 把所有行读一遍、回写一遍——刷新（refresh）。但 1T1C 的代价换来了什么？1 个管+1 个电容 vs 6 个管——密度是 SRAM 的 10-30 倍。」
刷新：内存控制器每 64ms 把每一行激活→读（SA 放大）→回写，把 CS 重新充到满电/放空。刷新消耗功耗（DDR4 DRAM 刷新功耗占待机功耗 30-40%）、占用带宽（刷新期间不能读写）、刷新周期随温度缩短（DDR4 有自动温度补偿刷新）。
1T1C 实验台 · C_S + 温度 → 信号 ΔV 与保持时间
操作提示：① 调 C_S 看电荷分享信号 ΔV ② 升温到 85°C 看 t_ret 从 200ms 骤降到 3ms（漏电 64 倍） ③ 把 C_S 缩到 1fF（想更密）→ ΔV<20mV SA 读不出 → 刻痕
详解 · K16-05 DRAM 基本单元（1T1C）结构与工作原理
DRAM bitcell 极简：一个 NMOS 访问管（T）+ 一个存储电容（CS=10-30fF）。写入：BL 设 VDD（写 1）或 0（写 0）→ WL 拉高 → CS 经 T 充/放电。读出（破坏性）：①BL 预充 VDD/2 ②WL 高 T 导通 ③CS 与 BL 寄生电容 CBL（100-200fF）电荷分享：ΔV = CS/(CS+CBL) × VDD/2。手算：CS=25fF, CBL=200fF, VDD=1.2V → ΔV = 25/225 × 0.6 = 66.7mV（写 1 时 BL 升，写 0 时 BL 降）。④SA 放大差分到轨 ⑤读后 CS 电荷被改变（破坏性读）→ SA 输出同时回写（write-back）恢复原始数据。1T1C 面积 ≈ 6F²（F=特征尺寸），1α nm DRAM（F≈18nm）单元 ~0.002μm²/bit，是 3nm SRAM（0.021μm²）的 1/10——密度优势来自极简结构。代价：CS 小 → ΔV 小 → 对 SA 灵敏度要求高；破坏性读 → 每次读都要回写；电容漏电 → 必须刷新。历史：1966 年 Robert Dennard（IBM）发明 1T1C DRAM 并获专利 US3387286；1970 年 Intel 1103（1kb，三管结构过渡）；1973 年 Mostek MK4096（4kb，真正 1T1C）。（Sze Ch7; Streetman Ch9; Dennard IBM J. Res. 1968）
详解 · K16-06 DRAM 刷新机制与原因
CS 上的电荷即使 WL=0（T 关断）也会泄漏：①亚阈值漏电 Ioff（FinFET ~fA 级/cell @25°C）②PN 结反向漏电（~fA-pA 级）③GIDL（栅致漏极漏电）。总漏电 ~0.1-1pA/cell @25°C。保持时间 tret = CS·VDD/(4·Ileak)（衰减到 VDD/4 以下 SA 读不出）。手算：CS=25fF, VDD=1.2V, Ileak=0.2pA → τ=150ms, tret=τ·ln4≈208ms。JEDEC 标准刷新间隔 64ms（DDR4/DDR5），给最"漏"的单元留 3× 裕量。温度每升 10°C 漏电约翻一倍（Arrhenius）：25°C→85°C 是 6 个 10°C = 64× 漏电增加 → tret 从 208ms 骤降到 ~3ms。DDR4 引入自动温度补偿刷新（ATCR）：>85°C 时刷新间隔减半到 32ms。刷新操作：内存控制器逐行激活 → SA 读出 → 回写（恢复满电/放空）。一个 8Gb DRAM 有 65536 行，64ms 内刷完 → 每行 ~977ns 刷一次 → 刷新带宽占用 = 65536×tRAS/64ms ≈ 35%。刷新功耗占 DRAM 待机功耗 30-40%（DDR4 典型 ~0.5W/8Gb）。DDR5 改进：同 bank 刷新（Refresh Same Bank）减少带宽阻塞；on-die ECC（128+8bit SEC）纠正刷新间隔内的单 bit 软错误。熵魔视角：刷新是"周期性做功对抗热力学第二定律"——不刷新，信息必然消散。（Sze Ch7; JEDEC DDR4 JESD79-4; DDR5 JESD79-5）
微缩之困
萨支唐
「摩尔定律让逻辑器件（MOSFET）每代缩 30%——但 DRAM 有个难题：CS 不能按比例缩。CS 太小（<10fF）信号 ΔV 太小 SA 读不出；但 cell 面积按比例缩，电容面积也缩。怎么在更小面积里做足够大的电容？」
电容三维化：
- 深沟槽电容（Deep Trench, DT）：在硅片里挖 5-10μm 深、0.1μm 直径的沟槽，内壁长 High-K 介质（Al₂O₃/HfO₂/ZrO₂ k≈20-40），中心填多晶硅一个电极、外围硅衬底另一个电极——在 0.003μm² 占地面积上做 30fF 电容。IBM/英飞凌/美光技术路线。
- 叠层电容（Stack Capacitor）：在硅片上堆叠多层柱状/碗状 MIM 电容（金属-绝缘体-金属，TiN/HfO₂/TiN），像摩天楼一样往上盖——三星/海力士路线，柱高 2μm 以上。
两种方法都把电容做成三维结构——"横向不够纵向补"，和 ch19 FinFET/GAA 把逻辑器件做三维异曲同工。
DRAM scaling 其他挑战：Vt 波动（随机掺杂涨落 RDF）→ 访问管 Vt 变化 → 漏电变化 → 保持时间分布宽，最"漏"的单元决定刷新周期；字线 RC 延迟；邻单元干扰（位线-位线耦合电容）。解决方案：on-die ECC（DDR5 每 128bit 加 8bit ECC 自动纠错单 bit 错误）、温度补偿刷新、细粒度刷新。
萨支唐
「存储器阵列架构（通用于 SRAM/DRAM/Flash）：单个 bitcell 没用——memory 是阵列。行（Row）：WL 选中一行；列（Column）：BL/BLB 一列，每列一个 SA，列选择 YMUX 选中要读的字节；行地址译码（Row Decoder）：行地址 X→2^N 字线选中一个；列地址译码（Column Decoder/Y-MUX）：列地址 Y→2^M 选 1。一个典型 DRAM 8Gb：2^16 行 × 2^14 列 × 8 个 bank × 4 个 I/O = 2^33 bit = 8Gb。」
三维电容 + 阵列架构快览台
依次点击：① 深沟槽电容 ② 叠层电容 ③ 阵列架构 ④ ECC/刷新策略（至少各点 1 张）。
详解 · K16-07 DRAM 的 scaling 挑战与解决方案
摩尔定律要求每代单元面积缩 ~0.7×（线性缩 30%），但 CS 不能等比缩——ΔV = CS/(CS+CBL)×VDD/2 必须 > SA 失调（~30mV），否则读不出。平面电容 C = εox·A/tox：面积 A 缩 → C 缩；tox 不能无限薄（<2nm 直接隧穿漏电暴增）。解决方案：三维电容——"横向不够纵向补"。①深沟槽电容（Deep Trench, DT）：硅片中刻蚀 5-10μm 深、~100nm 直径沟槽，内壁生长 High-K 介质（Al₂O₃ κ≈9 / HfO₂ κ≈25 / ZrO₂ κ≈35），中心填多晶硅做上电极、硅衬底做下电极。有效面积 = π·d·h ≈ π×0.1×8 = 2.5μm²（平面占地仅 0.008μm²），C ≈ 30fF。IBM/英飞凌/美光路线。②叠层电容（Stack Capacitor）：硅片上方堆叠柱状/碗状 MIM（TiN/HfO₂/TiN），柱高 2-4μm，三星/海力士路线。两种方法都在 <0.01μm² 占地面积上实现 25-30fF。其他 scaling 挑战：①Vt 波动（随机掺杂涨落 RDF，σVt ∝ 1/√(W·L·NA)）→ 漏电流分布宽 → 最"漏"单元决定刷新周期；②字线 RC 延迟（WL 长 ~1mm，RWL~kΩ，CWL~pF → τ~ns 级）限制行激活速度；③邻位线耦合电容 → 读干扰。系统级对策：on-die ECC（DDR5 每 128bit+8bit SEC 码，纠正单 bit 软错误/弱单元）、温度补偿刷新、细粒度刷新（per-bank refresh）。（Sze Ch7; ITRS 2.0 DRAM Roadmap; Samsung V-Cap ISSCC）
详解 · K16-08 地址译码与存储器阵列架构
单个 bitcell 无用——存储器是阵列。架构核心：行（Row）× 列（Column）+ 行列译码 + SA 阵列 + Bank 并行。行译码（Row Decoder）：行地址 X（N bit）→ 2N 条字线选 1（全译码）。一条 WL 上挂 512-1024 个 cell，WL 拉高后所有 cell 同时与 BL 电荷分享，每列 SA 同时放大——这是 DRAM 高带宽的来源（一次行激活读出整行 ~8KB）。列译码（Column Decoder / Y-MUX）：列地址 Y（M bit）→ 从 2M 条 BL 中选 4-8 条送数据总线 I/O。地址复用（RAS/CAS）：DRAM 封装引脚有限，行地址和列地址分两拍送（先 RAS 后 CAS），引脚数减半。现代 DDR 用 BA（Bank Address）+ ROW + COL 三组。Bank 结构：一个 DRAM die 分 8-32 个 bank，每 bank 独立阵列+SA，可并行操作（一个 bank 在刷新/预充，另一个在读/写）→ 隐藏延迟。手算 8Gb DDR4：8Gb = 233 bit。组织：8 bank × 216 row × 214 col × 4 I/O = 8×65536×16384×4 = 23×216×214×22 = 235... 实际 DDR4 8Gb：16 bank group × 215 row × 211 col × 8 I/O = 24×215×211×23 = 233 = 8Gb ✓。行大小 = 211×8 = 16Kbit = 2KB/行。tRCD（行到列延迟）~14ns，tRP（预充）~14ns，tRAS（行激活）~32ns。SRAM 阵列类似但无 RAS/CAS 复用（地址一次给完），bank 数更多（L3 可达 16-32 slice）。（Rabaey Ch12; JEDEC DDR4; Hennessy & Patterson Ch5）
浮栅之囚
DRAM 的电容即使刷新也只保持 64ms——但你继续向星海深处走，星辰变得更沉稳、更暗，明灭次数明显变少（读慢），但断电后它们仍然在发光——这是 Flash 存储的星域。
一颗星辰放大——不是 6 管、不是 1T1C，而是一个看起来像 MOSFET 但栅极分两层的管子：浮栅晶体管（Floating Gate Transistor, FGT）：
- 衬底：P 型硅
- 隧道氧化层：SiO₂ 厚度 5-10nm（栅氧化层比 MOSFET 厚），包围浮栅
- 浮栅（FG）：多晶硅"岛"，被 SiO₂ 完全包围（上下前后都是氧化层，没有电接触，像一座孤岛）
- 栅间氧化层（ONO 叠层：Oxide-Nitride-Oxide，介电常数高）
- 控制栅（CG）：外部字线加电压的端口
- 源/漏：N⁺ 扩散区
萨支唐
「浮栅——是存储器件最精妙的发明之一。Kahng 和施敏 1967 年在贝尔实验室发明浮栅器件时，只是做了件简单的事：在栅氧化层中间埋一个多晶硅'岛'。这个岛被 SiO₂（禁带宽~9eV、电阻率极高）完全包围——岛上的电子要逃出去必须穿过 SiO₂ 的势垒，室温下势垒太高、隧穿概率极低——电子被困在岛上可达 10 年甚至 100 年。这就是非易失（non-volatile）。」
你看着浮栅的结构——浮栅确实是被 SiO₂ 四面包围的孤岛，里面的电子（画成金色小点）在岛上跳跃但逃不出去。
编程（写 0，电子注入浮栅）两种方法：
① Fowler-Nordheim（F-N）隧穿（NAND Flash、NOR 擦除用）：控制栅加高压 VCG=+18V~20V，源漏接地。氧化层电场 E=VCG/tox≈20V/10nm=20MV/cm——强电场把氧化层势垒压成三角形，电子通过量子隧穿穿过三角形势垒注入浮栅。浮栅带负电 → Vt 从 ~2V 升到 ~5V，读时 CG 加 Vread=3.5V（介于两个 Vt 之间）→ 管子不通 → BL 电流小 → 读为 0。
② Channel Hot Electron（CHE）热电子注入（NOR Flash 编程用）：漏极加 +5-7V，源接地，CG 加 +8-10V。沟道电子被横向电场加速到高能量（"热"），一部分电子能量超过 Si/SiO₂ 势垒 3.1eV → 越过势垒注入浮栅。CHE 编程快（μs/byte 级），但功耗大（有大电流）。
擦除（写 1，电子从浮栅走）：F-N 隧穿反向——源极加 +12V 或衬底加高压、CG 接地/负压，电场反过来让电子从浮栅隧穿到源/衬底。浮栅失去负电 → Vt 回到 ~-1V~-2V。
你看到编程时电子像潮水一样涌入浮栅岛、擦除时又像退潮一样离开——但氧化层是电子的"牢墙"，没有高压，墙不可越。
浮栅剖面 + 隧穿实验台 · V_CG → V_t 窗口
依次点击 tab：① 浮栅剖面（电子被囚禁）② F-N 隧穿（势垒三角化）③ CHE 热电子对比 ④ 保持时间（10 年电荷损失）。
详解 · K16-09 Flash 存储器：浮栅原理与 F-N 隧穿
浮栅晶体管（FGT）在 MOSFET 栅极中嵌入一个被 SiO₂ 完全包围的多晶硅"岛"（浮栅 FG）。SiO₂ 禁带宽 ~9eV，Si/SiO₂ 导带偏移 ΔEC=3.1eV——室温下电子热激发越过 3.1eV 势垒的概率 ∝ exp(-3.1/0.026) ≈ 10-52，实际上为零。电子一旦注入浮栅，无外部能量时被困 10-100 年（非易失性来源）。浮栅带负电 → 屏蔽控制栅电压 → Vt 升高：Vt = Vt0 + QFG/Cox,CG。编程态（有电子）Vt≈5-7V，擦除态（无电子）Vt≈-1~2V，Vt 窗口 ~5-8V。Fowler-Nordheim（F-N）隧穿：氧化层加高压 E > 8-10MV/cm 时，三角形势垒宽度 dB = ΦB/(qE)（ΦB=3.1eV）缩到 ~3-4nm，电子量子隧穿概率 T ≈ exp(-B·ΦB3/2/E)，B=6.83×10⁷ V/(cm·eV3/2)。手算：E=20MV/cm（VCG=20V, tox=10nm）→ T ≈ exp(-6.83×10⁷×3.11.5/2×10⁷) = exp(-18.8) ≈ 7×10⁻⁹——看似小，但 1014 个电子/cm² 尝试 → 隧穿电流密度 J ≈ 10⁻⁴-10⁻³ A/cm²，足够在 μs-ms 内注入 10⁶-10⁷ 个电子改变 Vt。F-N 隧穿是 NAND Flash 编程/擦除和 NOR 擦除的主要机制。Kahng & Sze 1967 年贝尔实验室首次演示浮栅器件。（Sze Ch7; Kahng & Sze, Solid-State Electron. 1967; Lenzlinger & Snow, J. Appl. Phys. 1969 F-N 实验验证）
详解 · K16-12 浮栅存储器的编程/擦除机制深度
两种写入机制对比：①F-N 隧穿（NAND 编程/擦除、NOR 擦除）：垂直电场驱动，氧化层 E≈20MV/cm，电子隧穿穿过整个 tox（5-10nm）。优点：功耗低（隧穿电流 ~μA 级）、可批量并行（NAND 整页同时编程）；缺点：速度慢（μs-ms/page）、需片上电荷泵把 VCC=3V 升到 18-20V（Dickson 电荷泵，效率 ~60-70%）。②CHE 热电子注入（NOR 编程）：横向电场加速沟道电子到 >3.1eV 动能，越过 Si/SiO₂ 势垒注入浮栅。VD=5-7V, VCG=8-10V。优点：快（~1μs/byte）；缺点：功耗大（mA 级沟道电流）、只能逐字节编程、热电子损伤界面态。擦除：F-N 反向——源/衬底加 +12V 或 CG 负压，电子从 FG 隧穿回源。NAND 按块擦除（几百页同时），NOR 按扇区擦除。多值存储（MLC/TLC/QLC）：Vt 窗口分 2/4/8/16 个等级存 1/2/3/4 bit。TLC 需要 8 个 Vt 态，相邻态间距 ~0.5-0.7V——编程精度要求 ±0.2V，迭代编程（ISPP, Incremental Step Pulse Programming）每步 +0.2V 验证直到达标。Vt 分布展宽来源：cell 间 tox 涨落（±0.3nm）、耦合干扰（邻 cell 编程通过 CFG-FG 影响）、P/E 磨损后陷阱辅助隧穿。分布 overlap → 误码 → LDPC ECC 纠错（TLC/QLC 必须）。（Sze Ch7; 陶元《半导体存储器》3版 Ch12; Micron TN-29-07 ISPP）
串并之分
NOR Flash（1988，Intel）：浮栅管独立连到位线（每个管漏接 BL，源共接），读时给 WL 一个地址→一个管子导通/关断→BL 直接出数据。随机读取≈100ns（和 DRAM 相近，慢于 SRAM），可以 XIP（eXecute In Place，CPU 直接从 NOR 取指令执行），但密度低、擦除慢、容量小（MB-GB 级）。用于 BIOS、路由器固件、MCU 代码存储。
NAND Flash（1987，Toshiba 舛冈富士雄）：浮栅管串成串（string）——16/32/64 个浮栅管串联，串顶端接位线（经 SGD 选通管）、串底端接公共源线（经 SGS 选通管）。同一页（page，2-16KB）共享 WL，编程/读取按页进行。读时选中 WL 加 Vread=0V（读 0 看 Vt）、未选中 WL 加 Vpass=8V（让它们不管编程态都导通）→ 串导通/不通由选中管决定。擦除以块（block，几十到几百页）为单位。
NAND 优点：密度高（cell size≈4F² vs NOR 8-10F²）、容量大（GB-TB 级）、页编程快；缺点：读是串行（μs 级）、不能 XIP、有位错误需要 ECC、按块擦除。SSD、U 盘、手机存储、SD 卡都是 NAND。
3D NAND（垂直 NAND/V-NAND，三星 2013 年量产）：2D NAND 缩到 15nm 以下时浮栅间耦合电容变大、邻单元干扰严重，缩不动了——工程师把存储串垂直堆起来：存储孔（channel hole）3D 刻蚀出直径 100nm、深 10μm 的圆孔，内壁做沟道多晶硅（垂直沟道）；栅极层层堆叠金属/氧化层（3D NAND 用电荷俘获型 CTF：SiN 电荷俘获层代替多晶硅浮栅，工艺更简单、耦合更小）。一个孔内串 64-200+ 层 WL，每片晶圆堆 200+ 层→每片 1Tb+ 密度。
萨支唐
「但浮栅/电荷俘获有个根本问题——每次 F-N 隧穿编程/擦除（P/E 循环），电子穿过氧化层时部分电子被氧化层/SiN 陷阱永久俘获→氧化层逐渐损伤→Vt 窗口（编程态和擦除态 Vt 差）变窄；同时氧化层中产生陷阱辅助隧穿路径→漏电流增大→保持时间缩短。」
P/E 循环次数（Endurance）：SLC（1bit/cell）~10 万次；MLC（2bit/cell）~3 千-1 万次；TLC（3bit/cell）~1 千次；QLC（4bit/cell）~100-300 次；PLC（5bit/cell）~几十次。多 bit/cell 密度高但耐久低。SSD 靠磨损均衡（wear leveling）——FTL 固件把写入均匀分布到所有块、坏块标记、ECC 纠错（LDPC 码）、OP over-provisioning（额外容量做替换）来延长寿命。
熵魔
「你每次写一次 Flash，我就在氧化层里凿一个小洞——写 1000 次，墙就漏了。没有什么是永恒的——连石头（硅）都扛不住时间。」
NAND/NOR/3D NAND/磨损 快览台
依次点击 tab：① NOR 拓扑 ② NAND 串联（V_pass=8V 关键）③ 3D NAND 垂直堆叠 ④ P/E 磨损与磨损均衡（至少各点 1 张）。
详解 · K16-10 NAND Flash 与 NOR Flash 对比
NOR Flash（Intel 1988）：浮栅管并联——每管漏极独立接 BL，源极共接。读：选中 WL 加 Vread，单管导通/关断直接决定 BL 电流 → 随机字节读取 ~60-100ns（接近 DRAM），支持 XIP（CPU 直接从 NOR 取指执行，无需先拷贝到 RAM）。写：CHE 热电子逐字节编程 ~5-10μs/byte。擦：F-N 按扇区（64-128KB）~0.5-1s。单元面积 8-10F²（每管需独立漏接触）。容量小（MB-GB 级）。应用：BIOS/UEFI 固件、路由器 Flash、MCU 内嵌代码存储、汽车 ECU。NAND Flash（Toshiba 舛冈富士雄 1987）：浮栅管串联成 string（16/32/64/200+ 管）——串顶经 SGD 选通管接 BL，串底经 SGS 接公共源线。读：选中 WL 加 Vread=0V，未选中 WL 加 Vpass=8V（强制导通不管 Vt 态）→ 串电流通断由选中管单独决定。页读（2-16KB）~25-100μs（串行感应慢）。写：F-N 按页编程 ~200-500μs/page（ISPP 迭代）。擦：F-N 按块（256-512 页）~3-10ms。单元面积 4F²（串联共享源漏接触，无独立漏孔）→ 密度是 NOR 的 2-2.5×。容量大（GB-TB 级）。不能 XIP、有位错误需 ECC（BCH/LDPC）。应用：SSD、U 盘、SD/eMMC/UFS、手机存储。核心权衡：NOR 快读小容量 vs NAND 高密度大容量——两者共存于不同应用生态。（Sze Ch7; Toshiba NAND 原始专利 JPS60-194586; Intel NOR EP0273085）
详解 · K16-11 3D NAND 的堆叠工艺与电荷俘获机制
2D NAND 缩到 15-19nm 时遭遇物理墙：①浮栅间耦合电容 CFG-FG 随间距缩小急剧增大 → 邻 cell Vt 干扰（program disturb）②tox <7nm 后 F-N 隧穿漏电暴增 → 保持时间不够 ③光刻 pitch 极限。解决：把存储串垂直立起来——3D NAND（V-NAND）。工艺核心：①交替沉积 100-300+ 层 SiN/SiO₂（或 SiN/Al₂O₃）叠层，总厚 5-15μm ②一次刻蚀穿透整个叠层打出 channel hole（直径 ~100-150nm，深宽比 >50:1，高深宽比刻蚀 HAR 是关键工艺）③孔壁依次沉积：blocking oxide（Al₂O₃）→ 电荷俘获层（Si₃N₄，~5-7nm）→ tunnel oxide（SiO₂）→ 多晶硅沟道 → 中心填 SiO₂ ④替换栅极（Gate Replacement）：湿法去掉 SiN 牺牲层，填入 W/TiN 金属做 WL。电荷俘获（CTF）vs 浮栅：SiN 中氮空位陷阱（能量深度 ~1-3eV）俘获电子——离散陷阱点而非连续导电岛。优势：①陷阱间无横向扩散 → cell 间耦合小（无 CFG-FG）②局部缺陷不导致全部电荷丢失（可靠性好）③工艺简单（无需浮栅多晶硅图案化）。劣势：俘获/释放动力学比浮栅慢 → 编程/擦除速度稍逊。层数演进：Samsung 2013 V-NAND 24层 → 2014 32层 → 2016 64层 → 2019 96层 → 2021 128层 → 2023 236层 → 2025 300+层。SK Hynix/美光/长江存储同步推进。每代层数增 ~1.3-1.5×，配合 TLC/QLC 实现单 die 1Tb+。（Sze Ch7; Samsung V-NAND ISSCC 2013; ITRS 2.0 3D NAND Roadmap）
自旋之舞
「浮栅 Flash 缩到 3D 堆叠 200 层还能走——但工程师一直在找'通用存储'：速度像 SRAM、密度像 DRAM、非易失像 Flash、耐久无限、便宜——」萨支唐指向更远处的星辰，那里的星辰颜色各异：有的红蓝双色旋转（MRAM）、有的半透明凝固/熔化（PCRAM）、有的细丝通断（ReRAM）。
【STT-MRAM 自旋转移矩磁阻 RAM】核心是 MTJ 磁隧道结（Magnetic Tunnel Junction）：参考层（Pinned Layer，磁矩方向固定）+ 隧道势垒层（MgO，1nm 左右）+ 自由层（Free Layer，磁矩方向可翻转）。两铁磁层平行（P 态）→电子隧穿概率大→电阻低（存 0）；反平行（AP 态）→隧穿概率小→电阻高（存 1）。TMR（隧穿磁阻比）=(R_AP-R_P)/R_P≈100-300%。
写：通过 MTJ 的电流方向决定自旋角动量转移——电子自旋被参考层极化后流入自由层，角动量转移给自由层磁矩，当电流超过临界电流 Jc（~10⁶A/cm²），自由层磁矩翻转。这就是自旋转移矩 STT。读：加小电压测电阻（不翻转磁矩）。
STT-MRAM 优点：ns 级读/写（接近 SRAM）、无限耐久~10¹²-10¹⁶ 次、非易失断电不丢、抗辐照；缺点：写电流大、密度比 DRAM 低。Everspin/三星/台积电/GlobalFoundries 量产——嵌入式 MRAM 替代 MCU eFlash。
【PCRAM 相变存储器】核心是硫系化合物相变材料（Ge₂Sb₂Te₅=GST 最经典）：晶态（低阻~kΩ，GST 缓慢冷却形成结晶）；非晶态（高阻~MΩ，GST 熔融~600°C 后快速淬火→非晶）。写：短高脉冲（淬火→非晶高阻=RESET）、长中脉冲（退火→晶态低阻=SET）。优点：字节级读写、密度高（3D XPoint 4F²）、非易失、耐久~10⁸ 次、速度~100ns（介于 DRAM 和 NAND 之间——Storage Class Memory 定位）。Intel 傲腾（3D XPoint）是 PCRAM 商业产品。
【ReRAM 阻变存储器（RRAM）】金属氧化物（HfO₂、TaOx、TiO₂ 等）夹在两个电极间——SET：加电压→氧空位迁移形成导电细丝（CF）→低阻（LRS）；RESET：反向电压→细丝断裂→高阻（HRS）。优点：结构简单（MIM）、密度高（<4F²、交叉阵列 3D 堆叠）、速度快（ns）、低功耗；缺点：细丝形成随机性大、一致性差。
萨支唐
「没有一个完美——MRAM 快且耐久但密度低；PCRAM 做 SCM 定位但功耗大；ReRAM 潜力大但不成熟。业界的策略是异构存储——CPU 里用 SRAM、封装内用 HBM（DRAM 堆叠）、主板用 DDR5、SSD 用 3D NAND、SCM 层用傲腾/MRAM 做缓存——每种存储在它最擅长的层级。」
新型存储三机制对比台
依次点击 tab：① MRAM 自旋翻转（MTJ 动画）② PCRAM GST 相变 ③ ReRAM 导电细丝 ④ 六技术雷达对比（至少各点 1 张）。
详解 · K16-13 MRAM 自旋转移矩（STT-MRAM）物理机制
核心器件是磁隧道结 MTJ（Magnetic Tunnel Junction）：参考层（Pinned Layer，CoFeB，磁矩方向被反铁磁层 IrMn 钉扎）+ 隧道势垒（MgO，~1nm）+ 自由层（Free Layer，CoFeB，磁矩可翻转）。TMR 效应：两铁磁层磁矩平行（P 态）→ 自旋极化电子隧穿概率大 → 电阻低 RP；反平行（AP 态）→ 隧穿概率小 → 电阻高 RAP。TMR = (RAP-RP)/RP ≈ 100-300%（MgO 势垒因 Δ₁ 对称性滤波效应可达 >600% @低温）。读：加小电压（<Vc/2）测电阻态，不翻转磁矩。写（STT 自旋转移矩）：电流从参考层流向自由层时，电子自旋被参考层极化 → 角动量转移给自由层磁矩 → 超过临界电流密度 Jc（~10⁶-10⁷ A/cm²）时磁矩翻转（P→AP 或 AP→P）。Jc ∝ α·Ms·tFL·HK（α=阻尼系数，tFL=自由层厚度，HK=各向异性场）——减薄自由层（1.0→0.7nm）和降低 α 是降写电流的关键。优点：读写速度 ns 级（接近 SRAM）、耐久 >10¹²-10¹⁶ 次（磁矩翻转无材料损伤）、非易失、抗辐照。缺点：写电流大（~10-50μA/cell）、RA（电阻×面积）与 TMR 折中、密度低于 DRAM（1T1MTJ ~20-40F²）。量产：Everspin 2012 独立 MRAM、Samsung 2019 28nm eMRAM（替代 MCU eFlash）、TSMC/GF 22nm eMRAM IP。（Sze Ch7; Slonczewski JMMM 1996 STT 理论; Fert Rev. Mod. Phys. 2007 GMR/TMR 综述）
详解 · K16-14 PCRAM 相变存储器物理机制
核心材料是硫系化合物（Chalcogenide），经典配方 Ge₂Sb₂Te₅（GST-225）。两种稳态：①晶态（Crystal）：GST 缓慢冷却（退火 ~150-300°C，~100ns）→ 面心立方（FCC）晶体 → 载流子浓度高 → 低阻 ~1-10kΩ（SET 态，存"1"）；②非晶态（Amorphous）：GST 熔融（~600°C，~10ns 短脉冲）后极速淬火（>10⁹ K/s）→ 原子来不及排列 → 无序网络 → 高阻 ~100kΩ-1MΩ（RESET 态，存"0"）。电阻比 RRESET/RSET ≈ 10²-10³（远大于 MRAM 的 2-3×）。编程脉冲：RESET = 短高脉冲（~10ns, V~3-5V, 熔融+淬火）；SET = 长中脉冲（~100-500ns, V~2-3V, 退火到结晶温度但不熔融）。读：低电压（<0.5V）测电阻，不触发相变。速度 ~10-100ns（介于 DRAM 和 NAND 之间），耐久 ~10⁶-10⁸（相变材料疲劳：反复热循环 → 元素偏析 → 阻值漂移），非易失（晶/非晶态常温稳定 >10 年）。3D XPoint（Intel Optane, 2015-2021）：交叉阵列（Crosspoint）结构——OTS 选通管（Ovonic Threshold Switch）+ PCRAM 单元，4F² 面积，两层堆叠。定位 Storage Class Memory（SCM）：延迟 ~100-300ns（比 NAND 快 1000×，比 DRAM 慢 5-10×），容量 128-512GB/条。Intel 2021 年停产（成本/生态不及预期），但相变物理仍是 SCM 研究主线。（Sze Ch7; Ovshinsky PRL 1968 相变开关原始论文; Intel 3D XPoint ISSCC 2017）
详解 · K16-15 ReRAM 阻变存储器物理机制
结构极简：MIM（Metal-Insulator-Metal）——两个金属电极夹一层过渡金属氧化物（HfO₂、TaOx、TiO₂、Al₂O₃ 等，厚 3-20nm）。阻变机制：①SET（高阻→低阻）：加正电压（~1-3V）→ 氧化物中氧空位 VO（带正电）在电场下迁移聚集 → 形成纳米级导电细丝（Conductive Filament, CF，直径 ~5-20nm）贯穿绝缘层 → 电阻从 ~MΩ 骤降到 ~kΩ（LRS）；②RESET（低阻→高阻）：加反向电压或正电压过大 → 细丝最窄处焦耳热/电场断裂 → 电阻回到 ~MΩ（HRS）。RHRS/RLRS ≈ 10²-10⁴。物理本质：VO 是施主缺陷（HfO₂ 中每个 VO 贡献 2 个电子），细丝是 VO 富集区（局部化学计量比从 HfO₂ 变为 HfO2-x，x~0.3-0.5），导电机制是 n 型半导体/金属性 hopping。另一种机制是金属离子迁移（ECM, Electrochemical Metallization）：活性电极（Ag/Cu）氧化 → 金属离子穿过固体电解质 → 阴极还原沉积形成金属丝。优势：结构最简（MIM 两掩模）、面积极小（<4F²）、可 3D 交叉阵列堆叠（多层 MIM 叠加）、速度 ns 级、功耗低（SET 电流 ~μA）、与 BEOL 工艺兼容（HfO₂ 已是高 κ 栅介质材料）。挑战：细丝形成/断裂的随机性 → cycle-to-cycle 和 device-to-device 涨落大（σR/R ~10-50%）、FORMING 首次激活需较高电压、耐久 ~10⁶-10⁹（细丝反复断裂/重连导致电极/界面退化）。研究前沿：多值存储（4-8 级电阻态）、神经形态计算（模拟突触权重）、存内计算（CIM）。（Sze Ch7; Waser & Aono Nature Mater. 2007 综述; ITRS 2.0 RRAM Roadmap）
遗忘灵君三问
记忆星海中所有星辰的光忽然汇聚——星辰之间的暗物质凝聚成一个蒙着双眼的女子，她手持一把沙漏，沙子（电子/电荷/自旋）从漏口簌簌而下。
遗忘灵君。
遗忘灵君
「凡人。你走过了 SRAM、DRAM、NAND、NOR、3D NAND、MRAM、PCRAM、ReRAM——你以为你找到了'记忆长存'？我的沙漏从宇宙诞生就在漏。熵让一切遗忘，比特也逃不过。」
遗忘灵君
「三问——答对，结丹三层印归你；答错，你的记忆会像 DRAM 电容一样 64ms 漏光。」
三问。答错一题，遗忘灵君的沙漏会加速一分。你手里唯一的武器，是这一路亲手验证过的每一步——SRAM 双稳态、DRAM 刷新、Flash 浮栅、MRAM 自旋、磨损均衡、异构存储。
结丹三层
星尘归海，记忆星海恢复闪烁——但你看这些星辰的眼光变了。每颗星不再是"存 0 或 1 的盒子"，而是一个与熵、与时间、与物理极限打战的战场——SRAM 正反馈锁存、DRAM 电容刷新、Flash 浮栅囚禁、MRAM 自旋翻转、PCRAM 相变、ReRAM 细丝——每一种存储都是在对抗遗忘。
你盘坐，本命石飞出。十五道旧痕环绕，镜纹的银辉最贴近外层（模拟镜映的记忆）。
萨支唐走到你面前，手托第三枚结丹印——"结丹三层·记忆长存"。
印信按下——第十六痕：忆纹。
石上浮现的纹路是一个沙漏——但沙漏中间不是空的，而是一道浮栅氧化层，把上下（0/1）隔开，金色电子细沙从中间隧穿流过；沙漏两侧环绕 SRAM 6T 的双环（交叉耦合反相器形成的太极环），把 0 和 1 锁在环里——只要环不断（VDD 在），电子就留在原地。
萨支唐
「第十六痕——忆纹。忆者，记忆也。所有记忆都是对熵的抵抗——SRAM 靠持续供电（做功=耗电能）锁存、DRAM 靠刷新（周期性做功）补偿漏电、Flash 靠高势垒（被动抵抗，但每次写损伤势垒）、MRAM 靠自旋守恒（角动量不轻易翻转，但写电流要大）。没有哪种记忆免费——'存'住 1bit 信息，按 Landauer 原理，擦除时至少释放 kT ln2 热量。」
肖克利
「Kahng 和 Sze 在 1967 年发明浮栅的时候，没人想到 50 年后大家口袋里有 1TB 的 NAND。但从浮栅到 3D NAND 到未来的 MRAM——都是和遗忘的战争。记住这个战争，比记住任何电路都重要。」
你握紧三枚结丹印信。
「下一章——」萨支唐指向修炼场深处的一座巨大建筑，那是你从未见过的——不是星辰、不是波形、不是管子，而是工厂。你看见金黄的硅熔体在直拉炉里旋转成单晶硅锭、晶圆切割抛光像镜面、氧化炉里 1000°C 高温生长 SiO₂、紫色等离子体在刻蚀腔里击出沟槽、离子注入机发射蓝色离子束、CMP 研磨盘旋转抛光、铜大马士革电镀填满沟槽……
萨支唐
「ch17半导体制造工艺——从沙子到晶圆。你已经学了器件、数字电路、模拟电路、存储器——但你还不知道这些器件是怎么造出来的。氧化、光刻、刻蚀、掺杂、薄膜沉积、化学机械抛光——六大工艺模块。」
熵魔
「制造需要热——热是我主场。1000°C 氧化、等离子体、快速退火——每一步都有热预算。欢迎来到我的锻炉。」
你站起来，忆纹在本命石上发出暖金色的光——这是记忆之光。带着 16 道石痕，你走向制造工厂的紫色高温光芒。
十碎片归位 · 忆纹圆满
十枚碎片（K-154~K-163）从沙漏中心射出，依次嵌入本命石忆纹周围。点击或等待自动归位。
本命石新痕： 忆纹（第十六痕）
详解 · 复盘 · 记忆长存全景——从 6T 正反馈到 3D 垂直堆叠的工程哲学
本章 16 个知识点构成一条完整的存储器技术链：物理层——双稳态正反馈（K16-02/03）、电容电荷分享（K16-05）、势垒囚禁与量子隧穿（K16-09/12）、自旋角动量守恒（K16-13）、相变热力学（K16-14）、离子迁移细丝（K16-15）——六种不同的"记住 1bit"的物理机制。电路层——灵敏放大器把 mV 差分放大到轨（K16-04）、β 比折中读稳与写翻（K16-03）、电荷泵升压驱动 F-N（K16-12）。架构层——金字塔分层与局部性原理（K16-01）、行列译码与 bank 并行（K16-08）、NAND 串联换密度 / NOR 并联换速度（K16-10）。工艺层——三维电容 DT/Stack 延续 DRAM 摩尔（K16-07）、3D NAND 垂直沟道 + 电荷俘获替代浮栅（K16-11）。系统层——刷新对抗漏电（K16-06）、磨损均衡/ECC/OP 延寿（K16-10/12）、异构存储各尽其才（K16-16）。热力学视角：Landauer 原理（1961）证明擦除 1bit 信息至少耗散 kT·ln2 = 2.9×10⁻²¹ J（@300K）热量——这是信息的热力学代价。实际存储器远超此极限（DRAM 刷新 ~10⁻¹⁵ J/bit/次，Flash 编程 ~10⁻¹¹ J/bit），但方向一致：所有"记忆"都需要持续或周期性做功来对抗熵增。SRAM 做功维持正反馈（VDD 不断供）、DRAM 做功刷新（64ms 周期）、Flash 用势垒"冻结"熵增（但每次写损伤势垒 = 积累不可逆熵）、MRAM 用角动量守恒（写时注入自旋矩 = 做功）。没有免费的记忆——这是本章最深的物理教训。（Streetman Ch9; Sze Ch7; Landauer IBM J. Res. 1961; Hennessy & Patterson Ch5）
【ch16 记忆长存 · 完】
【ch17 炼砂成芯 · 预告：从沙中硅到十二寸晶圆，从 SiO₂ 氧化到铜互连——半导体制造的六大工艺奇迹】
